離心風機性能測試實驗臺,離心風機性能實驗裝置

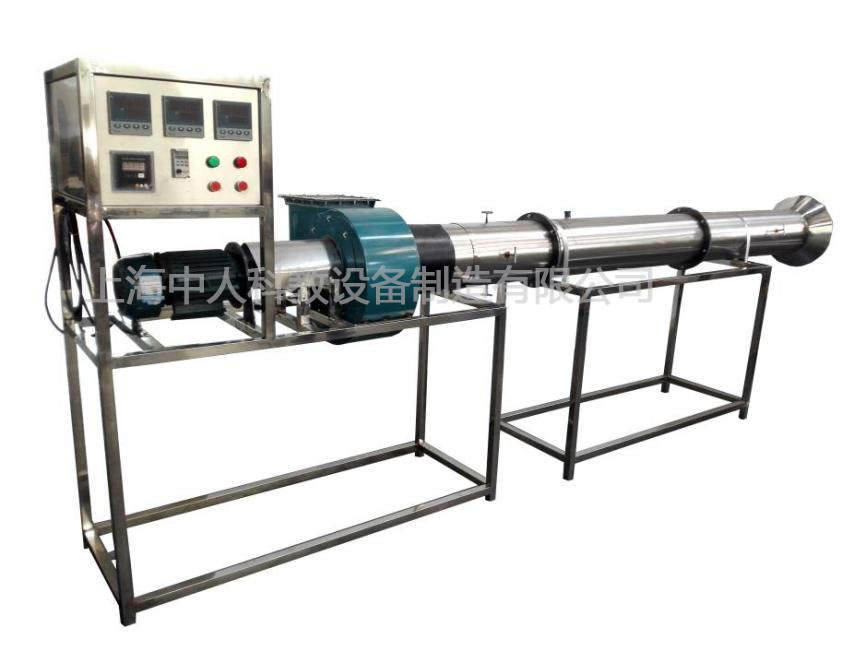

參考圖片

技術性能要求
1）主要功能
可測定風機在額定轉速下的風速、風量、風壓、軸功率、輸入功率、繪制出風機風量、風壓、功率、效率曲線。
排風管進風口處、出風管出風口自處裝有手動調節風門，能根據實時數據修正風門開度，測量不同工況下風管、集流器靜壓、出風口壓力及電機力矩。
風機可實現變頻控制，可測定風機在不同轉速下的風速、風量、風壓、軸功率、輸入功率、繪制出風機風量、風壓、功率、效率曲線。
2）技術參數：
風機參數：額定全壓≥400Pa；額定風量≥3000m³/h；配置變頻器調節風機轉速，風量調節范圍不小于30%-100%；
溫度傳感器:輸出模擬量4~20 mA，測溫范圍-40~150 ℃；
壓差傳感器：量程不小于-800~0 Pa，用于數據采集；
畢托管流量計配斜管微壓計測流速：量程不小于-10~700 pa，用于手動測量；
轉速傳感器：量程不小于0～2500 rpm、精度1%；
測力矩重力傳感器裝置量程不小于0～20 kg；
實驗風道采用不銹鋼材質，各段采用法蘭螺母連接，方便拆卸；
觸摸顯示屏可實時數據采集顯示，數據打印、數據存儲。具有微機數據采集、自動數據分析處理，數據分析處理表格，繪制被測風機標準條件下的氣動性能曲線即風壓-風量、功率-風量、效率-風量的特性曲線，并可打印數據分析處理表格及特性曲線的功能。
